Какие только идеи не приходят в головы изобретателей! Но, «как ни полезна вещь», ожидать, что она станет доступной для всех, в ней нуждающихся, порой просто наивно

Изобретатель

Петербургский инженер Георгий Козлов уже знаком нашим постоянным читателям. В свое время мы рассказывали о его работе над роторно-поршневым дизельным двигателем для малой авиации. На изобретение был получен европейский патент, опытный образец проходил стендовые испытания, но для доведения мотора до серийного производства не хватило ни собственных средств, ни денег родственников, ни выданной части обещанного государственного гранта. Платить за продление патента стало нечем. Наработками нашего соотечественника с удовольствием, законно и абсолютно бесплатно воспользовались западные компании.

Вывешенное колесо будет крутиться на месте, пока бензина хватит. Фото: Георгий Козлов

Но не сидится изобретателю без дела. Новое его изобретение состоялось из-за куда более «приземленного» желания порыбачить и отдохнуть в хорошей компании и в хорошем (т.е. труднодоступном) месте. Внедорожных способностей имевшейся в наличии старенькой «Нивы» явно не хватало. После изучения вопроса и относительно несложных станочных и слесарных работ машина поехала по буеракам значительно увереннее, а ее «модернизатор» получил очередной патент — на сей раз на «самоблокирующийся дифференциал с дополнительными свободными сателлитами».

Зачем это надо?

Рискуем обидеть грамотных автомобилистов, но не можем вкратце не пересказать факты из учебника для автошколы. Не все же были отличниками. У первых автомобилей ведущие оси делали целиковыми: оба колеса постоянно вращались с одинаковой скоростью. Вскоре выяснилось, что в поворотах на твердом покрытии машина ведет себя несколько «неадекватно», шины ведущих колес быстро изнашиваются, ломаются детали привода и сами оси. Примитивный анализ показал, что в повороте «наружное» и «внутреннее» колеса описывают дуги разной длины, следовательно, должны иметь разные скорости вращения. Жесткая целиковая ось не давала такой возможности, что приводило к проскальзыванию колес, а то и к поломкам в наиболее нагруженных точках. Решением проблемы стало изобретение межколесного дифференциала — механизма, при определенных условиях допускающего разные угловые скорости колес одной оси.

Фото: Георгий Козлов

Ось разрезали пополам и на образовавшиеся торцы установили конические шестерни. Между ними на общей перпендикулярной оси разместили пару сателлитов — шестеренок меньшего размера, входящих в зацепление с шестернями полуосей. Колеса получили свободу относительно друг друга. Этот набор шестерен окружили корпусом, в котором закрепили концы оси сателлитов. Теперь, вращая корпус с помощью конического редуктора или даже ремня или цепи, можно заставить колеса вращаться. Когда оба колеса едут по достаточно твердой поверхности по прямой, скорость их вращения одинакова, на кривой же, хоть горизонтальной, хоть вертикальной, механизм дифференциала обеспечивает необходимую разность угловых скоростей.

Но это достоинство дифференциала очень быстро превращается в его основной недостаток. Если одно из колес при трогании окажется на скользкой дороге, второе просто остановится. Каждому из нас доводилось буксовать на льду или глине. Знайте: основная вина за отказ автомобиля двигаться лежит не на рисунке протектора и не на крутящем моменте двигателя, а на столь полезном в других условиях дифференциале.

Фото: Георгий Козлов

Весь прошлый век автомобильные инженеры, совершенствуя конструкцию дифференциала, пытались справиться с этим его недостатком. Были разработаны разные способы сцепления при необходимости двух полуосей в одну единую ось. Очень удачной оказалась принципиально иная конструкция дифференциала со спиральными шестернями Torsen, успешно используемая в автомобилях семейства Audi Quattro на протяжении уже четырех десятков лет. Капризные дифференциалы повышенного трения, схожие по конструкции с многодисковым сцеплением, при создании жидкости, густеющей при нагревании, развились в весьма эффективные вискомуфты. Но у всех этих механизмов требования к качеству материалов и уровню производства столь высоки, что современные российские предприятия, в отличие от советских, просто не в состоянии их воспроизвести. Сегодня в Петербурге, в былые годы задыхавшемся от переизбытка машиностроительных заводов, с трудом удалось разместить заказ на изготовление примитивных прямозубых (!) конических шестерен. Не удивительно, что лидеры нашего автопрома начинают комплектовать свою продукцию самоблокирующимися узлами американского производства, а уникально успешная «Нива», оснащенная межосевым дифференциалом с принудительной блокировкой от рождения, межколесной блокировки так и не получила. Как и УАЗы всех лет и моделей. А для внедорожника, рискующего на переломах местности вывесить одно из колес, блокировка осей нужна как воздух. Помогла бы она и популярным в стране «Газелям»: негруженые, они начинают буксовать даже на мокрой траве.

Фото: Георгий Козлов

В стране, где и без того позорно малая протяженность автодорог в иные из последних лет не только не росла, но и уменьшалась, простая и недорогая межосевая блокировка колес облегчила бы жизнь очень многим водителям. И питерский изобретатель Георгий Козлов искренне верит, что у него такая конструкция получилась.

Фото: Георгий Козлов

Железо

Желающих изучить новый агрегат во всех деталях отошлем к российскому патенту № F16H 48/28. Остальных ознакомим с основными принципами его работы.

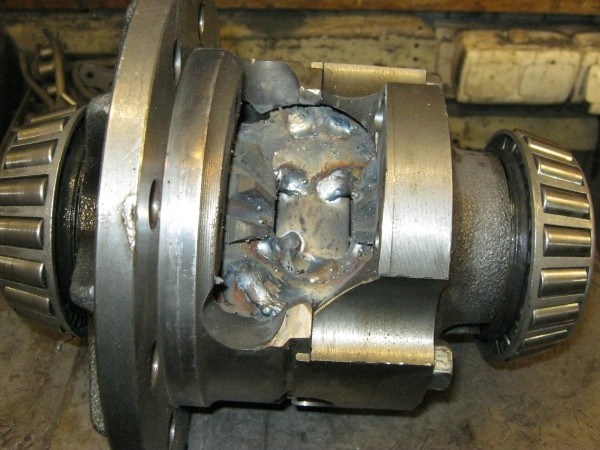

Внутри корпуса обычного конического дифференциала перпендикулярно оси сателлитов размещаем еще одну ось с двумя коническими шестернями на ней. Концы этой оси заправлены в овальные отверстия в корпусе, а шестерни имеют меньший, чем у сателлитов, диаметр, что обеспечивает их зацепление только с одной из полуосевых шестерен. При резком разгоне одного из колес новая ось «отстает» за счет инерции деталей и вязкости масла. Малая дополнительная шестерня входит в зацепление одновременно с полуосевой и сателлитом, блокируя дифференциал. При выравнивании угловых скоростей колес шестерни расцепляются под воздействием пружин. Поверх корпуса надета «управляющая муфта», в фигурные отверстия которой входят концы дополнительной оси. За счет сдвига муфты простым механическим (тросовым, например) или электрическим приводом осуществляется переключение режимов блокировки. Отверстия в корпусе и муфте совместно в той или иной степени ограничивают свободу перемещения оси. Просто и изящно!

Но внимательное изучение патента в редакции вызвало ряд вопросов. Вязкость традиционного трансмиссионного масла зависит от его температуры, следовательно, режим самоблокировки рассматриваемого узла едва ли будет стабильным. Вызвали опасения и пружины, возвращающие дополнительную ось в исходное положение: регулировка их натяжения и замена показались нам довольно затруднительными. Других изъянов при предварительном знакомстве мы не нашли.

В поле

Пришла пора опробовать новинку в действии. Опасения наши подтвердились: режим самоблокировки еще не отработан. Вероятно, потребуется синтетическое масло с высоким индексом вязкости или какое-то техническое ухищрение. Зато от принудительной блокировки удалось получить огромное удовольствие. Хотя и здесь необходимы оговорки.

В Петербурге не удалось найти ни требуемого сорта стали, ни качественной термообработки для изготовления блокирующих шестерен. Пока эта технологическая задача не решена, во избежание рискованных ударных нагрузок от включения блокировки на ходу пришлось отказаться. Подъезжаем к сложному участку дороги, останавливаемся, включаем блокировку — и в бой!

Заблокированная задняя ось испытуемой на асфальте «Ниве» не понравилась, о чем свидетельствовало характерное ее «приседание» на каждом изгибе «змейки». Ничего удивительного: не зря же придумали дифференциал. Выезжаем на грязь, близкую к топи. «Нива» — знатный «проходимец», а с межколесной блокировкой машина, кажется, обретает способность заползать на ледяные стены.

Переходим к любимому упражнению джиперов: на переломе бездорожья вывешиваем одно из колес. Блокировка выключена — «освободившееся» колесо вращается в воздухе, остальные стоят. Рычажком между сиденьями блокируем ось и как ни в чем не бывало выезжаем из канавы. Даже в нынешнем «полуфабрикатном» состоянии механизм оказался эффектным и эффективным. Даже возникла крамольная мысль: а нужна ли вообще самоблокировка? Не на офф-роудные же гонки мы собрались. А необходимость останавливаться для включения мостов и блокировок присуща многим куда более дорогим внедорожникам. Впрочем, пожелаем изобретателю дальнейших успехов в работе над изделием.

Что дальше?

Вариантов дальнейшего развития событий и конструкций несколько. Наиболее вероятный в наших экономических условиях: Георгий украсит стенку еще одним красивым патентом и в свободное время будет вывозить друзей на природу. Вполне вероятно, как это уже случилось с вертолетным роторным дизелем, его наработки помогут построить свой бизнес предприимчивым иностранцам. Но очень хочется, чтобы «собственные Невтоны» и их идеи оказались востребованы в родной стране. Тем более что вся проблема на сегодня сводится к качественным шестеренкам. Остальное при наличии пары станков можно сделать в любой мастерской.
